Фильтры ФКВА-П предназначены для улавливания жидких аэрозольных частиц (кислотных, смолистых и маслянистых аэрозолей, с размером частиц менее 10 мкм) с помощью волокнистого фильтрующего материала и используются в различных технологических процессах промышленной и санитарной очистки газов, например, испарений от установок для подготовительных, основных и заключительных операций при электрохимической и химической обработке различных деталей.

Фильтры ФКВА-П предполагаются для использования, в основном, в системах вентиляции и кондиционирования, однако применимы они и в специальных установках.

Детали фильтра ФКВА-П, имеющие непосредственный контакт с агрессивной средой, изготовляются из химически стойких материалов – полипропилена, полиэтилена, поливинилхлорида. Детали, не входящие в непосредственный контакт с агрессивной средой, изготавливаются из менее стойких к химическому воздействию материалов, но покрываются специальным химостойким покрытием.

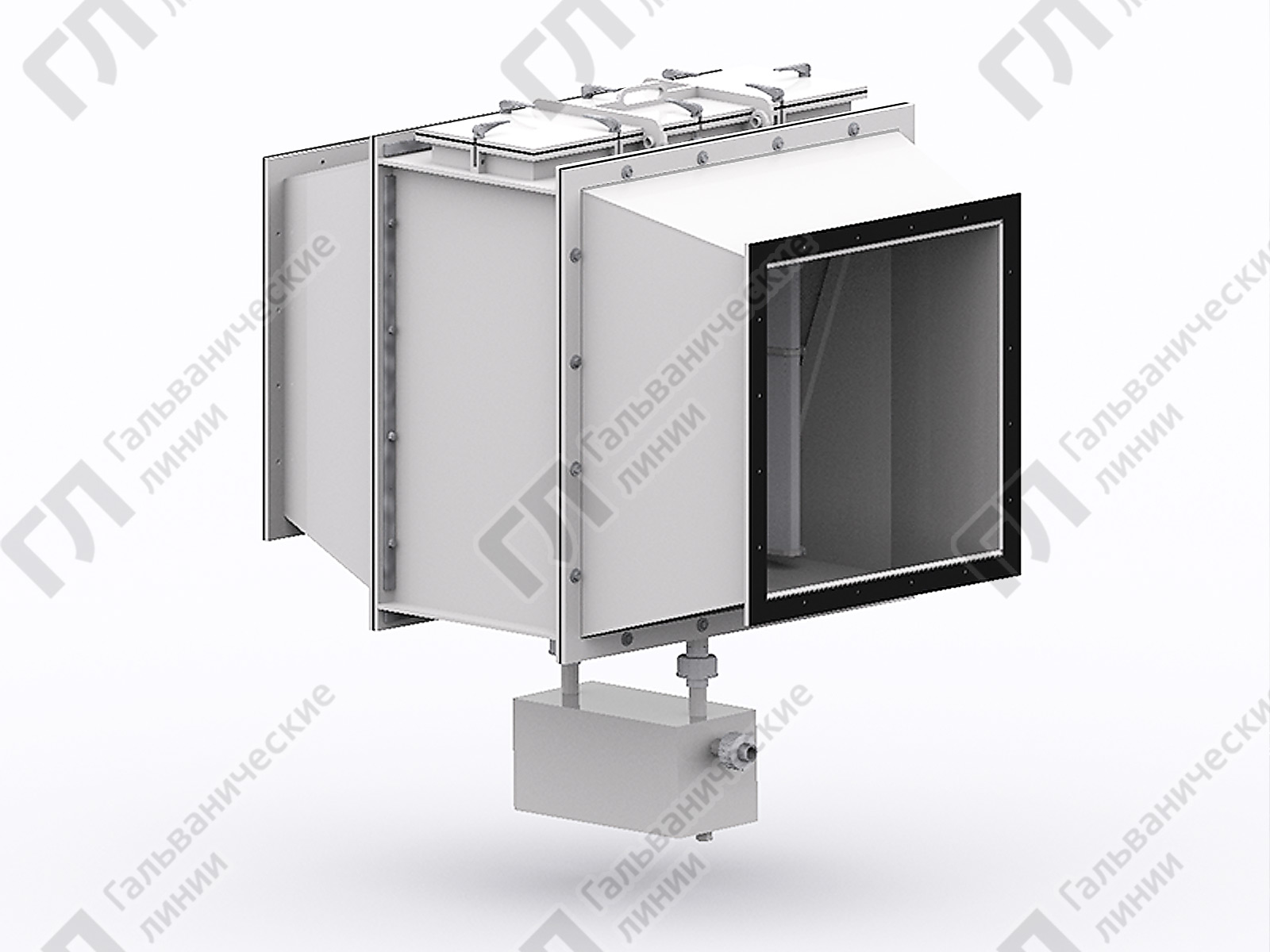

Фильтр ФКВА-П состоит из прямоугольного корпуса, с размещенной в нем фильтрующей кассетой с фильтроэлементом, приемной и выходной камер, подсоединяемых к газоходам. В днище корпуса в приемной и выходной полостях установлены сливные патрубки, соединенные с гидрозатвором, в котором также имеется сливной штуцер. Установка и снятие фильтрующей кассеты осуществляется через люк в корпусе фильтра, закрывающийся съемной герметичной крышкой.

Фильтроэлемент изготавливается из полиэфирного полотна. Материал имеет класс очистки G-4 по ГОСТ 51251-99 (EN 779). Волокнистый материал фильтра накапливает уловленный продукт на поверхности. Уловленный продукт частично, под действием силы тяжести, стекает к сливным патрубкам фильтра. Часть уловленного продукта, оставшаяся на фильтроэлементе удаляется при промывке фильтра. Фильтрующая кассета фильтра ФКВА-П имеет разборную конструкцию, что позволяет заменять фильтроэлемент без замены всей кассеты.

Модельная линейка фильтров ФКВА-П включает шесть типоразмеров фильтров по производительности по очищаемому воздуху (м3/ч): до 2000, до 5000, до 10000, до 20000, до 40000 и до 80000.

Фильтры ФКВА-П изготавливаются в различных модификациях и исполнениях (в зависимости от конкретных условий применения):

Модификация 0. Фильтр, конструкцией которого предусмотрена вертикальная загрузка-выгрузка фильтрующей кассеты.
Модификация 1. Фильтр, конструкцией которого предусмотрена горизонтальная загрузка-выгрузка фильтрующей кассеты.
Исполнение 1. Фильтр без входной и выходной камер.
Исполнение 2. Фильтр со входной и выходной камерами.
Исполнение 3. Фильтр с камерой слева.
Исполнение 4. Фильтр с камерой справа.
Исполнение Л. Фильтр, направление потока газов в котором справа-налево.
Исполнение П. Фильтр, направление потока газов в котором слева-направо.
Исполнение Г. Фильтр с гидрозатвором.

Пример маркировки фильтра ФКВА-П:

ФКВА-П-5,0-02Г-Л.
Расшифровка маркировки:
ФКВА-П – фильтр кассетный волокнистый автоматизированный, корпус из полипропилена, производительность по очищаемому воздуху 5000 м3/ч, с вертикальной загрузкой фильтрующей кассеты, двумя камерами, с гидрозатвором и потоком проходящего воздуха, направленного справа-налево.
